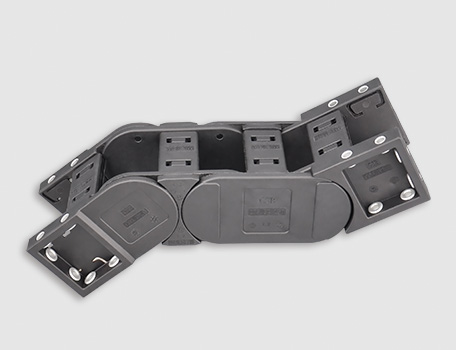

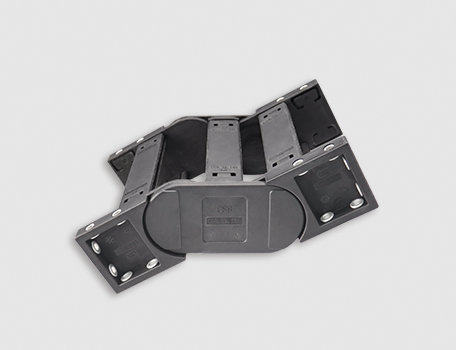

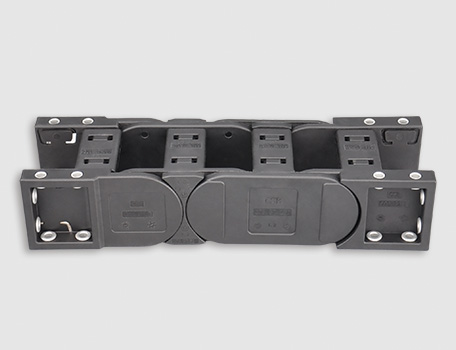

C03.56重载型电缆拖链

产品特性

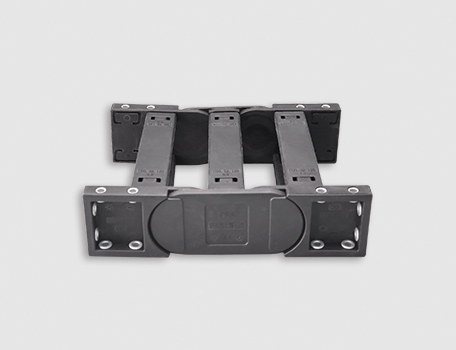

C03.56重载型塑料拖链结合了电缆拖链之前所有的优点，是所有DURAMOV®塑料拖链中最好的。在与其它系列塑料拖链具有相同或更小尺寸的情况下，具有更好的稳固性。使用C03.56重载电缆拖链成本更低，寿命更长
● 长期使用温度：-40/+120℃

● 内高Hi：56 mm
● 内宽Bi：100-300 mm
● 弯曲半径R：135-400 mm
● 节距Pitch：91 mm

标准规格查询

C03.56重载型电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

最大悬挂长度 [m]：

最大竖立长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

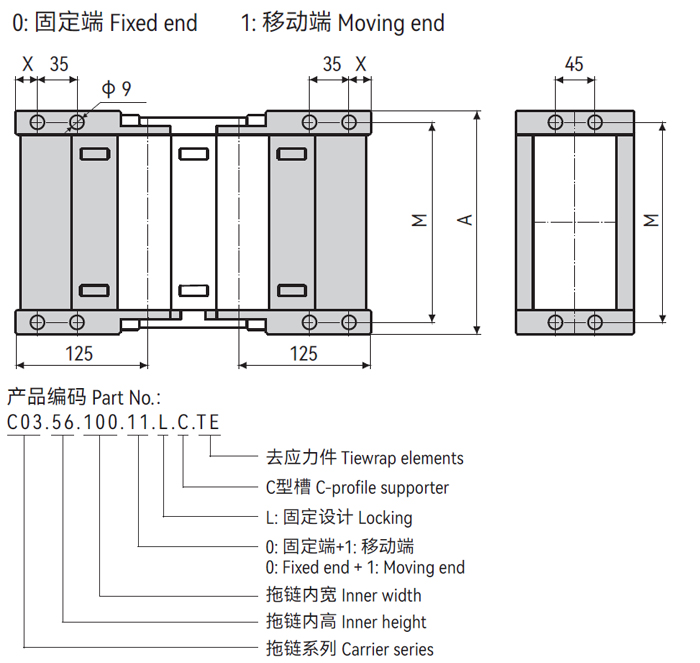

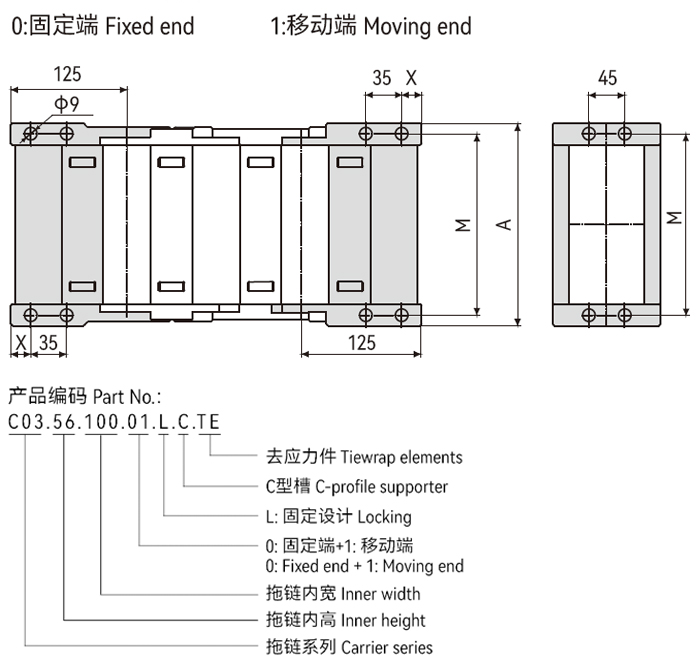

▊拖链接头-固定


A2链节数为偶数	A1链节数为奇数	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
产品编码（固定）	产品编码（固定）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
C03.56.100.01.L.C.TE	C03.56.100.11.L.C.TE	100	141	20	123	6
C03.56.125.01.L.C.TE	C03.56.125.11.L.C.TE	125	166	20	148	8
C03.56.150.01.L.C.TE	C03.56.150.11.L.C.TE	150	191	20	173	10
C03.56.175.01.L.C.TE	C03.56.175.11.L.C.TE	175	216	20	198	11
C03.56.200.01.L.C.TE	C03.56.200.11.L.C.TE	200	241	20	223	13

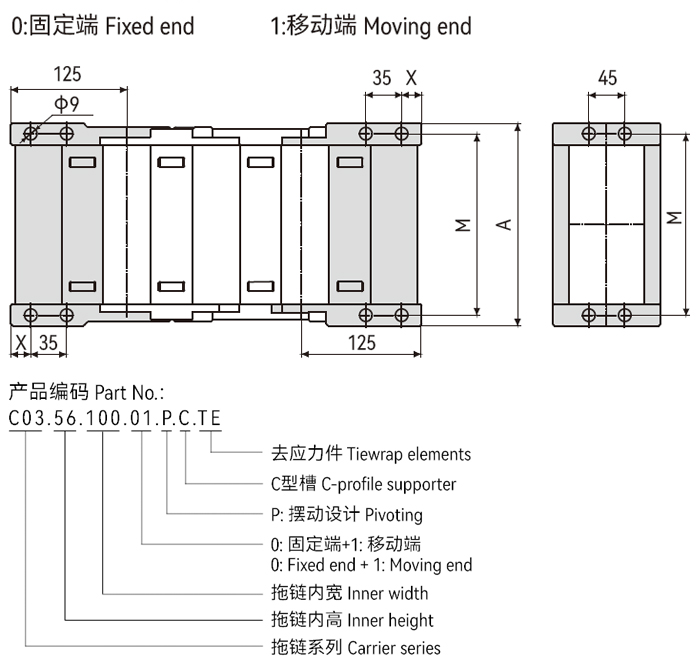

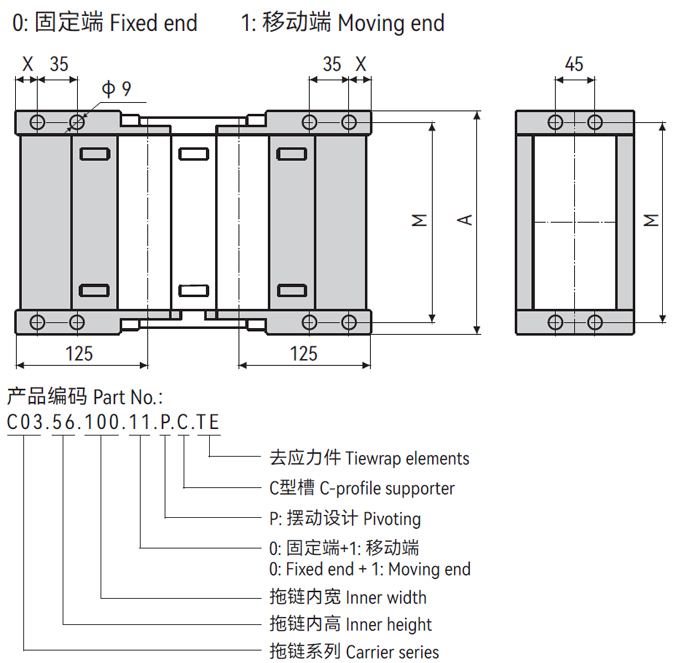

▊拖链接头-摆动


A2链节数为偶数	A1链节数为奇数	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
产品编码（摆动）	产品编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
C03.56.100.01.P.C.TE	C03.56.100.11.P.C.TE	100	141	20	123	6
C03.56.125.01.P.C.TE	C03.56.125.11.P.C.TE	125	166	20	148	8
C03.56.150.01.P.C.TE	C03.56.150.11.P.C.TE	150	191	20	173	10
C03.56.175.01.P.C.TE	C03.56.175.11.P.C.TE	175	216	20	198	11
C03.56.200.01.P.C.TE	C03.56.200.11.P.C.TE	200	241	20	223	13

▊技术参数

	架空长度	≤ 5.0m		速度/ 加速度 FL_G	≤ 10 [m/s] / 50 [m/s² ]
	滑行距离	12-400m		速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
	竖直悬挂	≤ 40m		滑行速度/ 加速度	≤ 4 [m/s] / 25 [m/s² ]
	垂直站立	≤ 3.0m		允许温度	-40℃ ~120℃
	侧向架空	≤ 2.5m		阻燃等级	UL94 HB

▊预装拖链订购编码


① 根据需求提供无预应力上拱度NC版本拖链
② SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
③ SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB重载型电缆拖链安装说明

▊拖链安装尺寸

重载型电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	135	150	175	200	250	300	350	400	450	500
H	354	384	434	484	584	684	784	884	984	1084
D	314	329	354	379	429	479	529	579	629	679
K	610	655	735	815	970	1125	1285	1440	1600	1755

*实际安装高度：H_F=H+40mm（负载 2.5kg/m)

▊C03.56长行程滑行应用 | 12-400m

R	135	150	175	200	250	300	350	400	450	500
H2	270	266	266	266	266	266	266	266	266	266
D2	268	450	580	710	980	1180	1440	1530	1700	1850
K2	610	819	1092	1274	1638	2002	2275	2548	2912	3276
△CL	-	159	259	359	559	709	905	959	1059	1159

▊接头安装方式

重载型电缆拖链接头安装方式

*C03.56拖链接头安装方式示意图
*接头安装方式取决于链节数是奇数还是偶数：奇数为A1，偶数为A2

▊C03.56.Bi.01.P.C

重载型电缆拖链特殊配置

*推荐架空长行程拖行应用

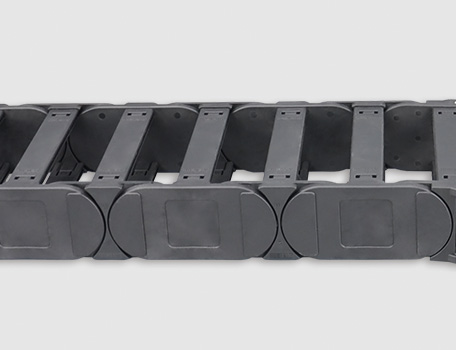

重载型电缆拖链自由链节
