C06.29轻音型电缆拖链

产品特性

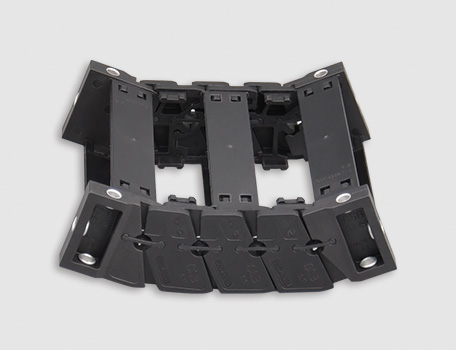

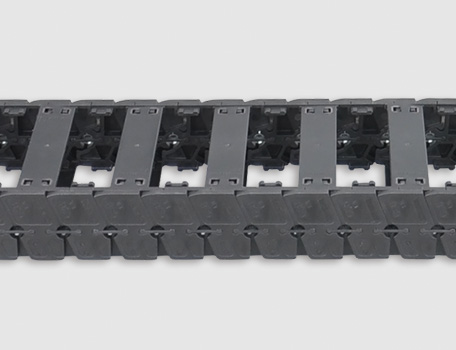

C06.29轻音型电缆拖链采用特殊结构设计，使用寿命长；由于拖链采用圆弧外形设计以及短节距链节采用弹性元件连接降低了拖链弯转过程中的振动，适合低噪音、高速与无尘室应用。
● 长期使用温度：-40/+120℃;

● 内高Hi：29 mm
● 内宽Bi：40-120 mm
● 弯曲半径R：55-150 mm
● 节距Pitch：22 mm

标准规格查询

C06.29轻音型电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

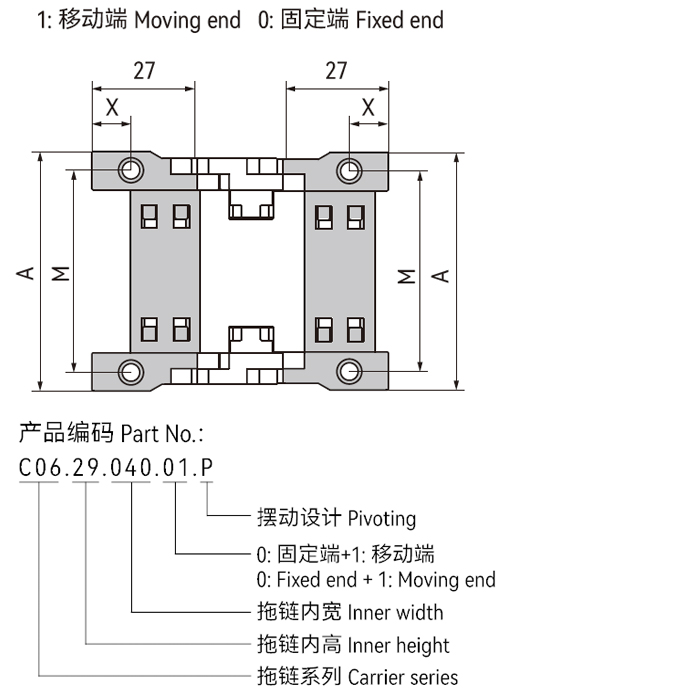

▊拖链接头-摆动


产品编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]
C06.29.040.01.P	40	59.5	10	50
C06.29.050.01.P	50	69.5	10	60
C06.29.060.01.P	60	79.5	10	70
C06.29.070.01.P	70	89.5	10	80
C06.29.080.01.P	80	99.5	10	90
C06.29.090.01.P	90	109.5	10	100
C06.29.100.01.P	100	119.5	10	110
C06.29.110.01.P	110	129.5	10	120
C06.29.120.01.P	120	139.5	10	130

▊技术参数

	架空长度	≤ 1.75m		速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
	滑行距离	根据要求		速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
	竖直悬挂	≤ 30m		滑行速度/ 加速度	根据要求
	垂直站立	≤ 2.0m		允许温度	-40℃ ~120℃
	侧向架空	根据要求		阻燃等级	UL94 HB

▊预装拖链订购编码


① SV0203: 每间隔2pcs空链节安装3pcs竖分隔片

▊ CSB轻音型电缆拖链安装说明

▊拖链安装尺寸


*如果安装空间受到限制请咨询CSB®.

R	055	075	100	150
H	180	220	270	370
D	108	128	153	203
K	220	280	360	520

*实际安装高度：H_F=H+40mm（负载 0.3kg/m)

▊接头安装方式

*C06.29拖链接头安装方式示意图
*A1订购预装配拖链请注明安装方式

▊C06.29.Bi.01.P

*推荐架空长行程拖行应用

C06电缆拖链竖分隔片

C06电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

更多

C06 轻音型电缆拖链

文件类型 PDF文件

文件大小 686KB

出版时间 10-2024

出版序号 CSB/CAT.067

立即下载

255 次
