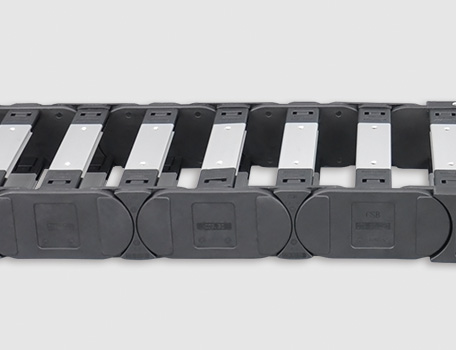

C03H.42高强度电缆拖链

产品特性

C03H高强度电缆拖链是基于C03电缆拖链的改进版本。高强度材料结合稳固的结构设计使得C03H具有更高的承载能力，特殊横杆设计赋予了拖链内宽尺寸高自由度选择。

● 长期使用温度：-40/+120℃
● 内高Hi：42 mm
● 内宽Bi：200-400 mm
● 弯曲半径R：75-350 mm
● 节距Pitch：67 mm

C03H.42高强度电缆拖链
订购产品
结构图片

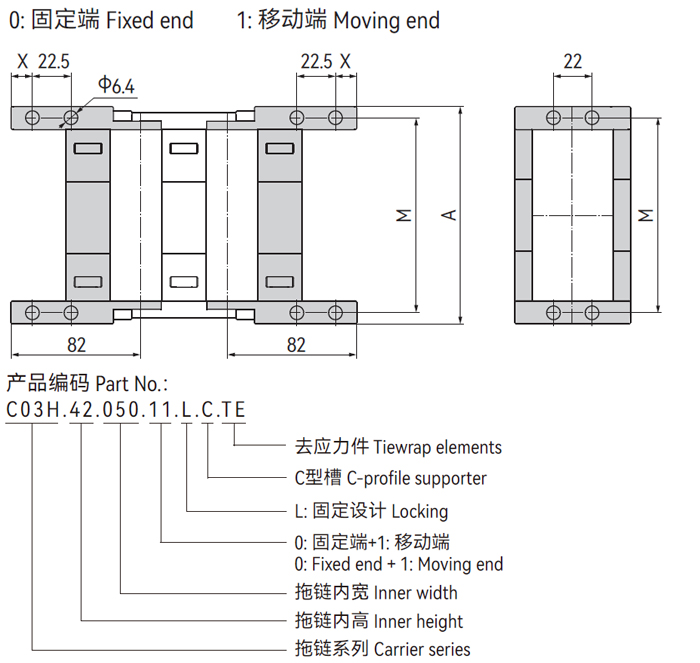

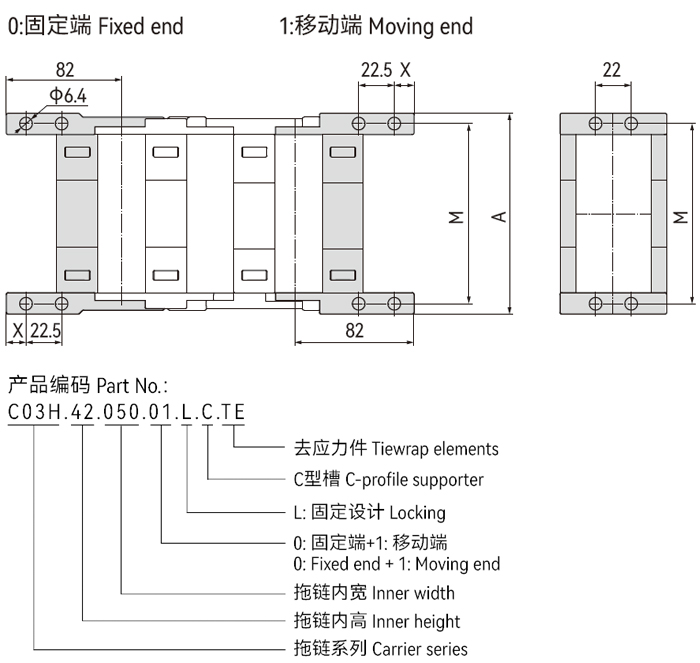

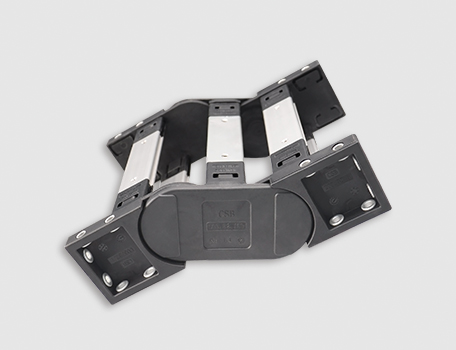

▊拖链接头-固定


A2链节数为偶数A1链节数为奇数

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

产品编码

（固定）

产品编码

（固定）

C03H.42.200.01.L.C.TEC03H.42.200.11.L.C.TE20022715
21613
C03H.42.212.01.L.C.TEC03H.42.212.11.L.C.TE21223915
22814
C03H.42.230.01.L.C.TEC03H.42.230.11.L.C.TE23025715
24615
C03H.42.237.01.L.C.TEC03H.42.237.11.L.C.TE23726415
25315
C03H.42.250.01.L.C.TEC03H.42.250.11.L.C.TE25027715
26616
C03H.42.262.01.L.C.TEC03H.42.262.11.L.C.TE26228915
27817
C03H.42.280.01.L.C.TEC03H.42.280.11.L.C.TE28030715
29618
C03H.42.290.01.L.C.TEC03H.42.290.11.L.C.TE29031715
30619
C03H.42.300.01.L.C.TEC03H.42.300.11.L.C.TE30032715
31620
C03H.42.312.01.L.C.TEC03H.42.312.11.L.C.TE31233915
32820
C03H.42.325.01.L.C.TEC03H.42.325.11.L.C.TE32535215
34121
C03H.42.337.01.L.C.TEC03H.42.337.11.L.C.TE33736415
35322
C03H.42.350.01.L.C.TEC03H.42.350.11.L.C.TE35037715
36623
C03H.42.362.01.L.C.TEC03H.42.362.11.L.C.TE36238915
37824
C03H.42.375.01.L.C.TEC03H.42.375.11.L.C.TE37540215
39125
C03H.42.387.01.L.C.TEC03H.42.387.11.L.C.TE38741415
40325
C03H.42.400.01.L.C.TEC03H.42.400.11.L.C.TE40042715
41626

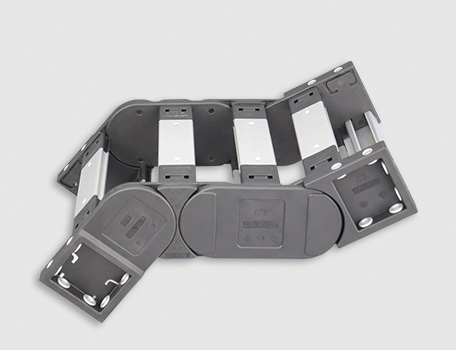

▊拖链接头-摆动


A2链节数为偶数A1链节数为奇数

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

产品编码

（摆动）

产品编码

（摆动）

C03H.42.200.01.P.C.TEC03H.42.200.11.P.C.TE20022715
21613
C03H.42.212.01.P.C.TEC03H.42.212.11.P.C.TE21223915
22814
C03H.42.230.01.P.C.TEC03H.42.230.11.P.C.TE23025715
24615
C03H.42.237.01.P.C.TEC03H.42.237.11.P.C.TE23726415
25315
C03H.42.250.01.P.C.TEC03H.42.250.11.P.C.TE25027715
26616
C03H.42.262.01.P.C.TEC03H.42.262.11.P.C.TE26228915
27817
C03H.42.280.01.P.C.TEC03H.42.280.11.P.C.TE28030715
29618
C03H.42.290.01.P.C.TEC03H.42.290.11.P.C.TE29031715
30619
C03H.42.300.01.P.C.TEC03H.42.300.11.P.C.TE30032715
31620
C03H.42.312.01.P.C.TEC03H.42.312.11.P.C.TE31233915
32820
C03H.42.425.01.P.C.TEC03H.42.425.11.P.C.TE32535215
34121
C03H.42.337.01.P.C.TEC03H.42.337.11.P.C.TE33736415
35322
C03H.42.350.01.P.C.TEC03H.42.350.11.P.C.TE35037715
36623
C03H.42.362.01.P.C.TEC03H.42.362.11.P.C.TE36238915
37824
C03H.42.375.01.P.C.TEC03H.42.375.11.P.C.TE37540215
39125
C03H.42.387.01.P.C.TEC03H.42.387.11.P.C.TE38741415
40325
C03H.42.400.01.P.C.TEC03H.42.400.11.P.C.TE40042715
41626

▊技术参数

电缆拖链技术参数

架空长度

≤ 4.2m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s² ]

滑行距离

≤ 300m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s² ]

竖直悬挂

≤ 50m

滑行速度/ 加速度

≤ 10 [m/s] / 50 [m/s² ]

垂直站立

≤ 3.0m

允许温度

-40℃ ~120℃

侧向架空

≤ 2.1m

阻燃等级

UL94 HB

▊预装拖链订购编码


① 根据需求提供无预应力上拱度NC版本拖链
② SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
③ SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB高强度电缆拖链安装说明

CSB重载型电缆拖链安装说明

▊拖链安装尺寸


*如果安装空间受到限制请咨询CSB®.

R075100125150175200250300350
H214264314364414464564664764
D208233258283308333383433483
K37045053061068576592010801235

*实际安装高度：HF=H+40mm（负载 2.5kg/m)

▊C03H.42长行程滑行应用 | 12-300m

R075100125150175200250300350
H2150200186186186186186186186
D2174199475570670780103011501500
K237045080493811391340167519432412
△CL--2303003804606607301030

▊接头安装方式

重载型电缆拖链接头安装方式

*C03H.42拖链接头安装方式示意图
*接头安装方式取决于链节数是奇数还是偶数：奇数为A1，偶数为A2

▊C03H.42.Bi.01.P.C

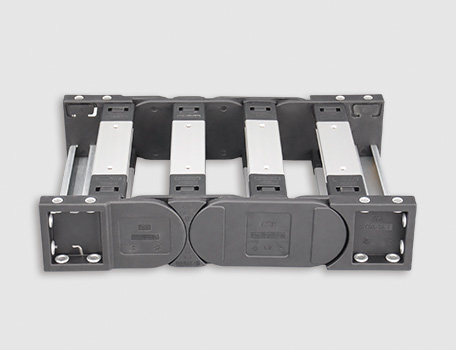

重载型电缆拖链特殊配置

*推荐架空长行程拖行应用

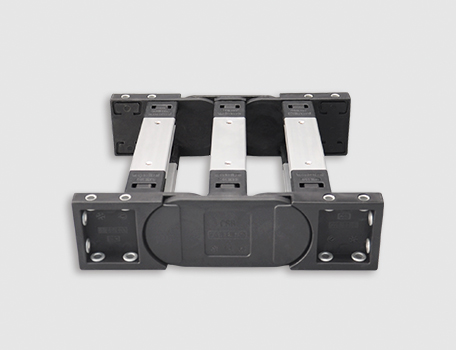

重载型电缆拖链自由链节
